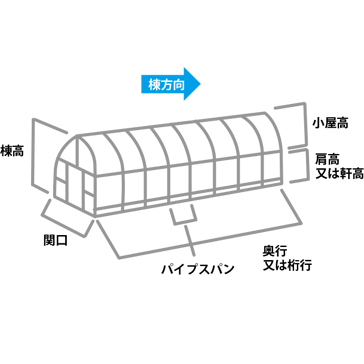

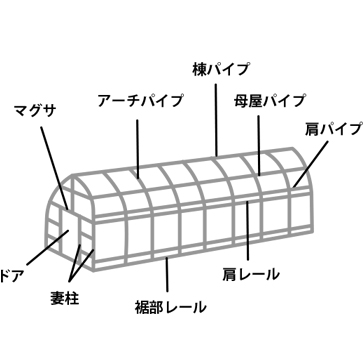

STEP2 パイプハウスの構造を知る
本体資材（1）（2）
アーチパイプ1本の長さは5.2m、直管パイプ1本の
長さは5.5mあり、専用金具で連結していきます。

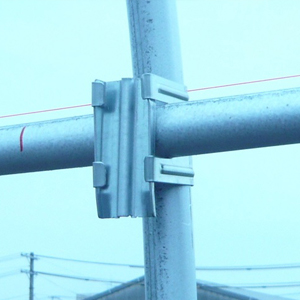

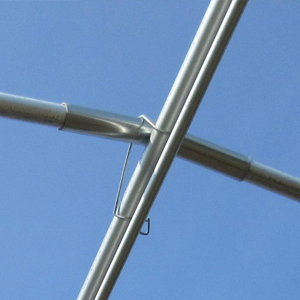

クロス金具
パイプ同士の交差部分を直角に固定します。
商品名：クロスワン、パイプクロス、カチックス
本体資材（3）（4）
肩レールは天井フィルムとサイドフィルムの両方
を固定するのでダブルレールとなります。

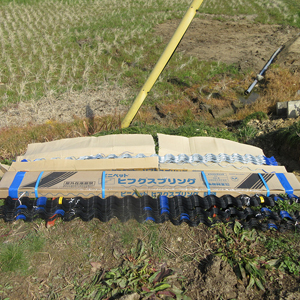

スプリング（被覆スプリングはフィルムが痛みにくい）
レース（商品名：ビニペット、ビニエース等）に
はめ込んでフィルムを固定します。

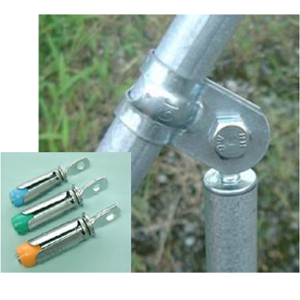

ウツボセットSS＋ウツボTユニバーサル
ウツボ（左下写真）：パイプの端に挿入しボルトを
締めると、挿入部の金具が広がり固定されます。
ウツボユニバーサルと組み合わせてパイプを固定します。

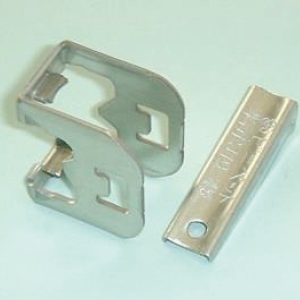

パイプジョイント
レールとパイプの交差部分を直角に固定します。
品名：パイプジョイント、クロスジョイント等
外ジョイント（パイプ用）
パイプを天頂部（峰部）と等で連結させるための
部品です。

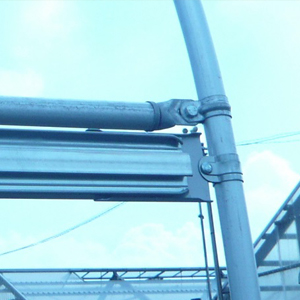

コーナージョイント
レールの端をパイプに固定するための部品です。
（写真下側はダブル用コーナージョイントでレール
を固定した状態）

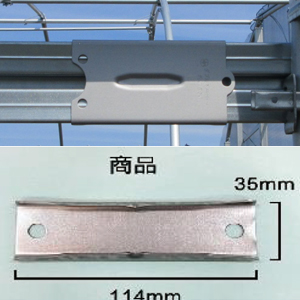

レールジョイント
レール同士を連結するための部品です。
写真上：ダブル用（裏側）写真下：シングル用
妻面資材（7）（8）（9）
妻面に使用する資材及び関連部品は次のとおりです。

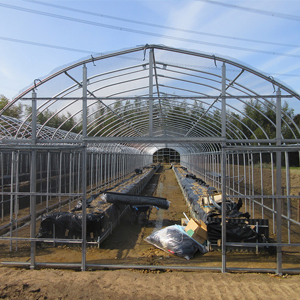

妻柱
出入り口がある部分の柱です。
被覆資材
被覆資材と関連部品は次のとおりです。

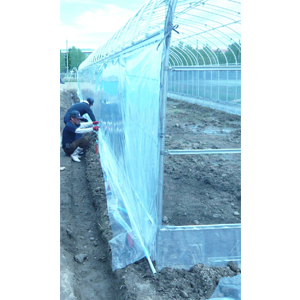

フィルム
農業用フィルムには様々な種類があり、ハウスの形状
や栽培する作物等に応じて適した種類のものを選びま
す。一般的なパイプハウスについては、農業用POフィ
ルム（0.1~0.15mm)を使用する事例が多くなっています。
ドア資材
引き戸（片開き、両開き。写真は両開き）のものが
多いですが、育苗ハウス等の簡易なハウスについて
は開き戸のものもあります。

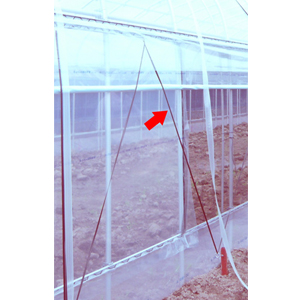

マイカー線
サイドや天でフィルムを押さえ、風によるばた
つきを防ぐベルト状の資材です。

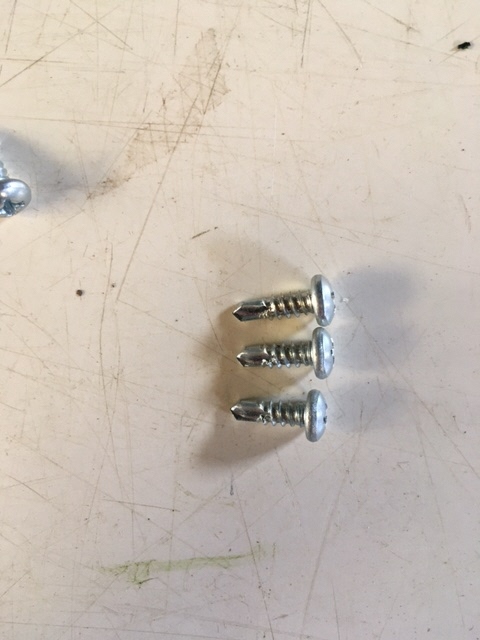

ドリルネジ
柱等に穴開けネジ穴加工をしながら連結するネジです。
テックスビスやピアスビスとも呼ばれています。
通常は4mm×13mmを使用しています。

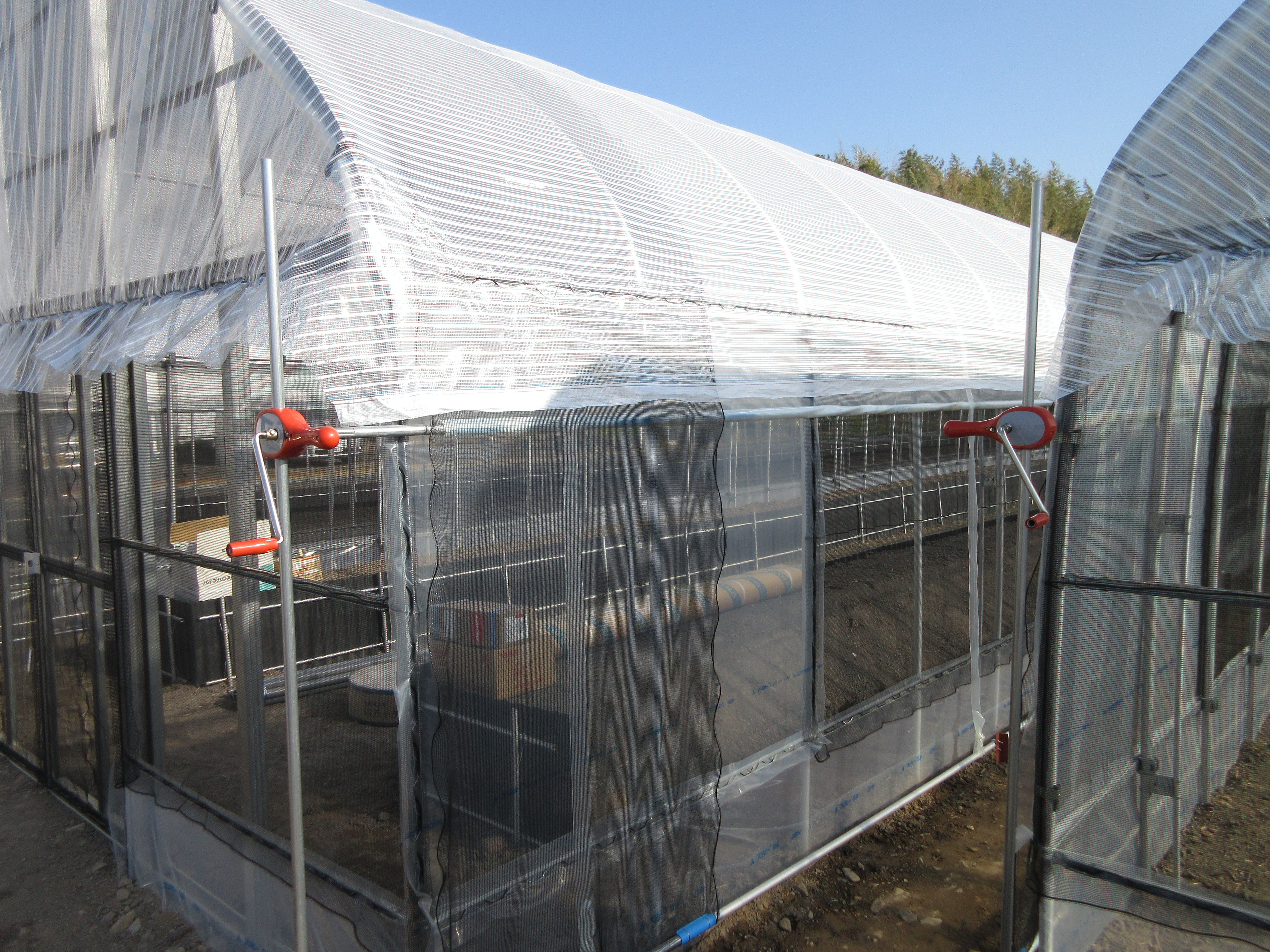

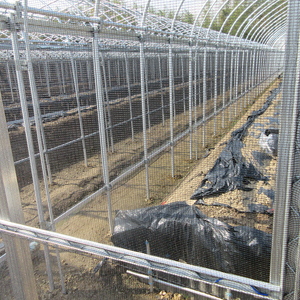

防虫ネット（サイド用）
写真は4mm目合。害虫の種類によって最適な目
合いが異なり、細かい目合いになるほど防虫効果
は高まりますが、逆に通気性は低下します。

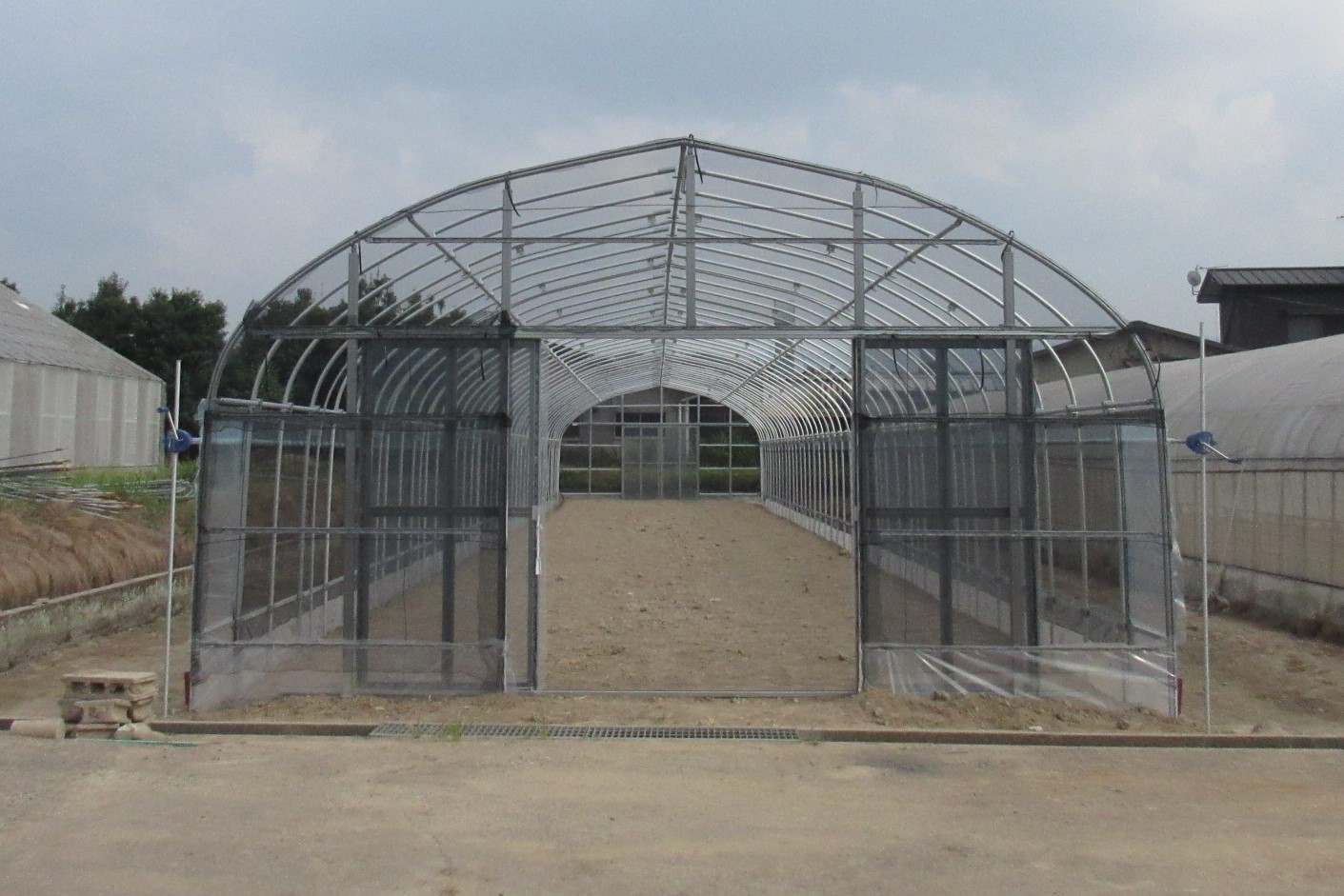

マグサ
妻面出入り口の上部にある横の柱です。
遮光資材
夏場などの太陽光線量が多い時期などに、ハウス
内が高温になり栽培作物に障害が発生することを
防ぐためにハウスに展張します。様々な遮光率や
色があり、栽培する作物に合わせて選択します。
換気資材
換気資材と関連部品は次のとおりです。
巻上げ用直管パイプ
サイドフィルムの下部のパッカー等で固定し、巻上機
と組み合わせサイドフィルムを開閉します。

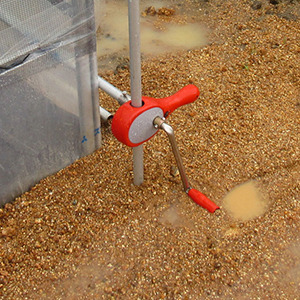

サイド巻上機
サイドフィルムを巻き上げる機械です。写真は手動式
ですが、自動のものもあります。

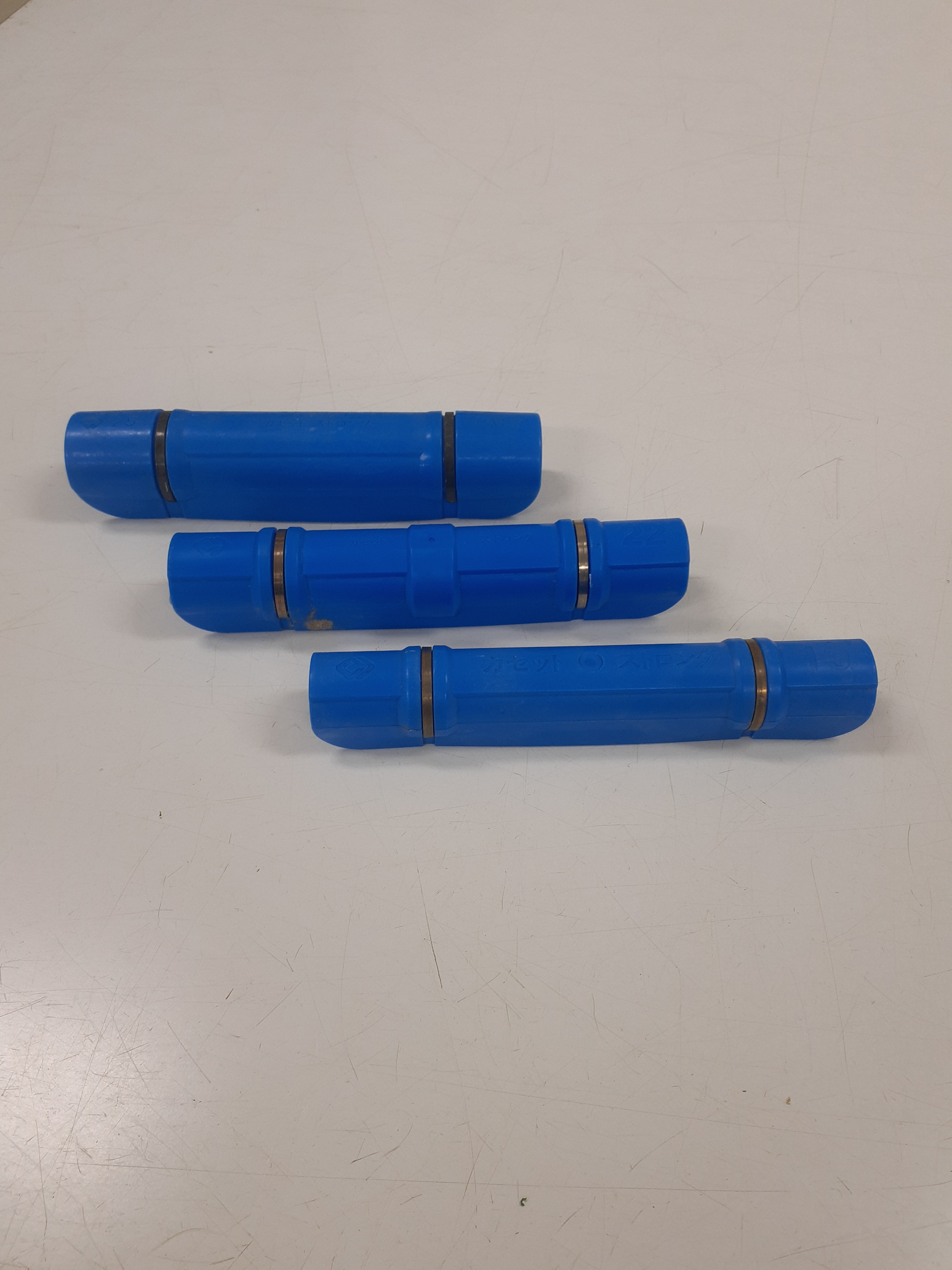

ワンタッチパッカー
フィルムをパイプに固定する資材です。サイド巻き
上げ部分や内張資材の固定などに使用します。
内張り資材
内張り資材及び関連部品は次のとおりです。

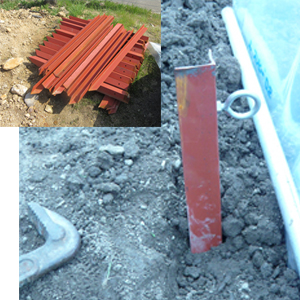

Lアングル杭

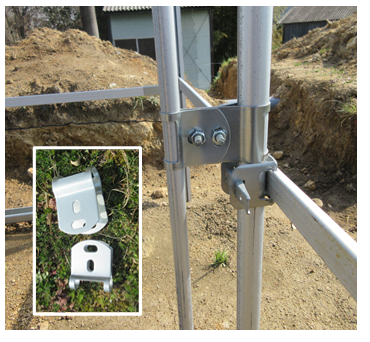

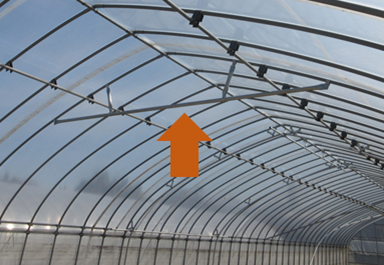

Wアーチ補助金具セット
アーチに対して垂直に取り付けることがポイントです。

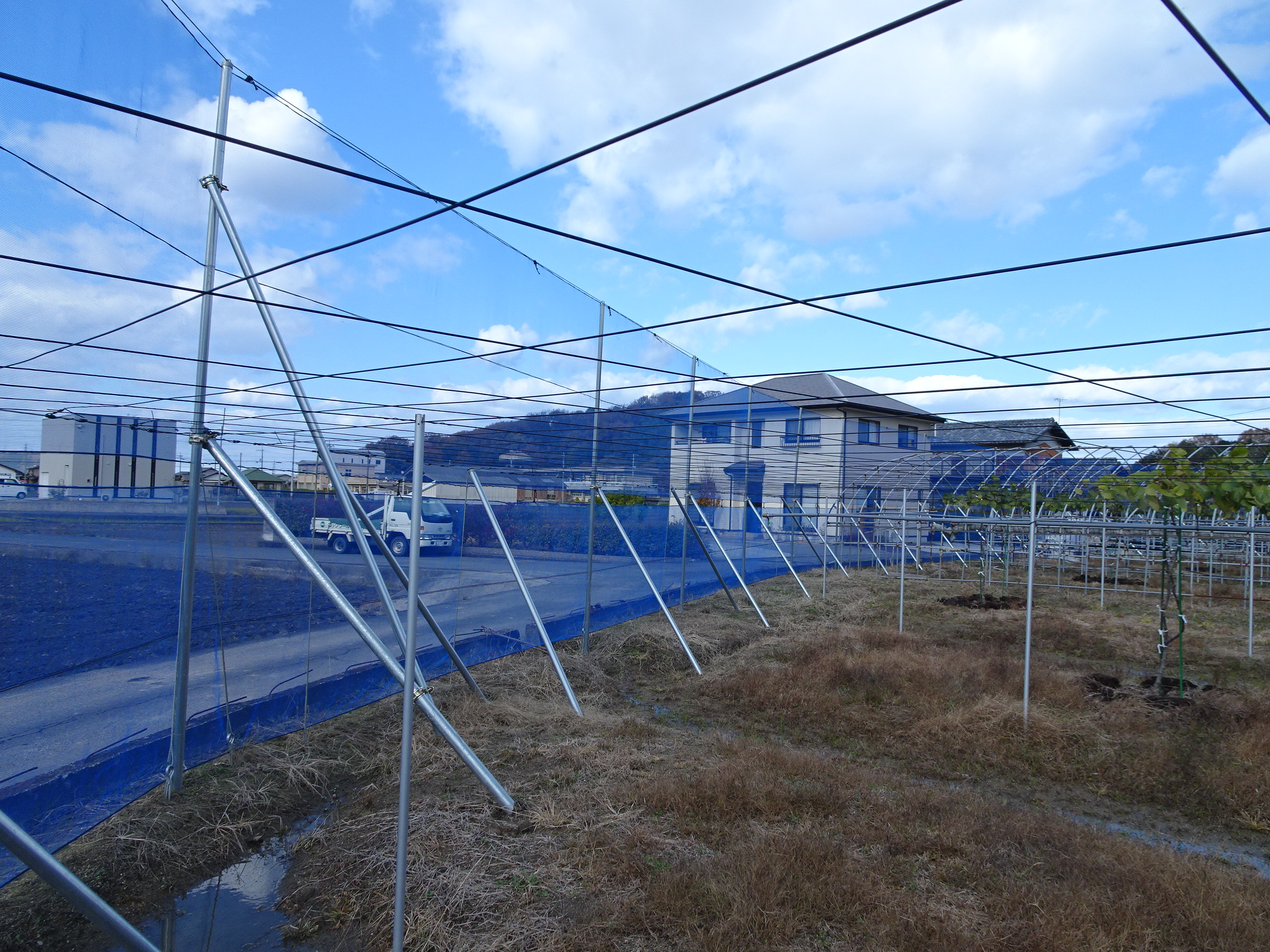

防風ネット
補強資材
例1
例2
